Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | OLP-Ausrüstung | Schutzmodus: | 1:1 |
|---|---|---|---|
| Wellenlänge: | 1310&1550nm | Überwachungsport: | RJ45 、 RS-232 |
| Verbindungsstück: | SC/PC | Größe: | 2U: 483 x 230 x 89 mm |
| Markieren: | Ausrüstung 1550nm OLP,optische Linie 1310nm OLP,OLP-Wählsystem |
||

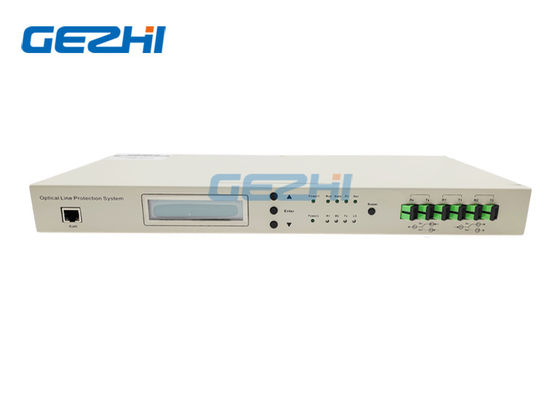

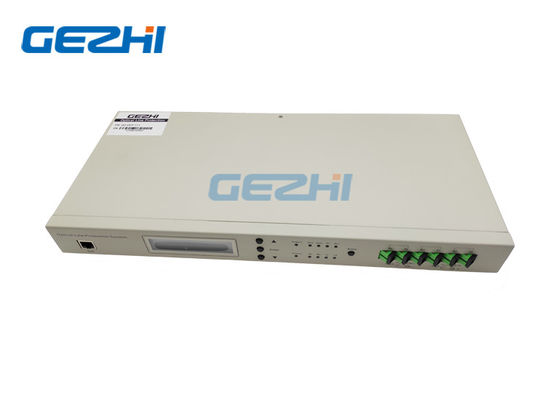

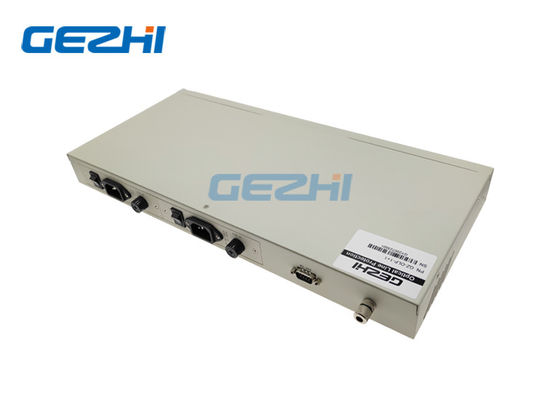

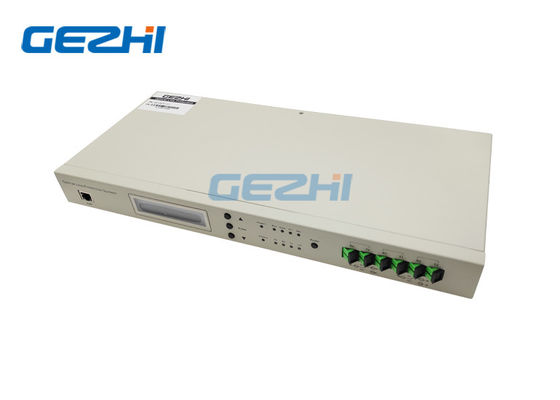

Ausrüstung 1+1 des 1:1 OLP optisches Leitungsschutz-Wählsystem 1310/1550nm
Ausrüstung GEZHI OLP (optischer Leitungsschutz) ist ein Gerät, das in Paaren, eins an jedem Ende des optischen Signals, Netzfernleitung zu schützen benutzt wird. Das OLP-euipment benutzt freie Glasfaser vom unterschiedlichen Weg, um einen Ersatzweg zu errichten. Es kann optische Energieüberwachung und automatische Schaltung verwirklichen. Durch Echtzeitüberwachung der Machtstatus in Arbeitsfaser. sie kann von Arbeitsfaser zur Ersatzfaser automatisch schalten wenn der Energiewert der Arbeitsfaser niedriger als eine verbraucherbestimmte Schwelle. Im Netz der optischen Nachrichtenübertragung überwacht OLP optische Energie der Faseroptik- und Bereitschaftsglasfaser an der Realzeit. Falls die gegenwärtige optische Energie der Glasfaser weniger als voreingestellter Schaltschwellewert ist, dann ist Warnung eingeschaltet und sie würde zur Bereitschaftsglasfaser automatisch schalten, um Linie des optischen Übertragungssystems zu schützen.
Eigenschaften
Niedrige Einfügungsdämpfung
Transparente Übertragungscharakteristik
Nichtinvasiver Schalter des Geschäfts
Verringern Sie den Verlust, der durch Leitungsstörung verursacht wird
Hohe Stufe der Integration durch Steckbauweise, die Raum des Kabinetts spart
Erhöhen Sie die Zuverlässigkeit des Übertragungsnetzes, verbessern Sie Netzqualität
Expansion ist sehr bequem
OLP nimmt den Entwurf von 1 U-hoch an und kann in Standard-19" installiert sein Metallfahrgestelle. Es trifft bei 1+1 optischer Linie Ausweichanlage zu (optische Linie Ausweichanlage des 1:1). Wenn die optische Hauptlinie aufgliedert, kann sie die Signalübertragung durch automatisch beibehalten schaltet zur Absicherungslinie.
Illustration mit 1+1 Schutzen:
Funktionseigenschaften
Anzeigelampe zeigt den Status der optischen Linie am Hafen
Schaltschwelleenergie und Besorgnis erregende Schwellenenergie können durch LCD-Bildschirm oder Netzführungszugang gegründet werden
Zwei Arten Betriebsart verfügbar: automatisch und gehen Sie manuell zur Hauptlinie zurück.
Die Hauptausrüstungen am Empfangen des Standorts haben drei Modi für das Schalten: automatisches, Zwangsmanuelles und Fernsteuerungs
Die Zeit des automatischen Schalters ist kleiner als 20ms
Heiße Redundanzverdoppelungstromversorgung und heiß-steckbar
Mit Netzs- mit größerer geographischer Ausdehnungmanagement CLI
Spezifikation
| System-Parameter | Sachwortverzeichnis | |
| Kalibrierungs-Wellenlänge | 1310nm u. 1550nm | |
| Einfügungsdämpfung an Sendeseite | < 4=""> | |
| Einfügungsdämpfung am Empfangen der Seite | < 1=""> | |
| Rückflussdämpfung | ≥ 45dB | |
| Störung | > 55dB | |
| Polarisations-Verlust | <0> | |
| Entdeckung der Strecke der optischen Energie | -50~20dBm | |
| Schaltzeit | < 20ms=""> | |
| Selbstumschaltungs-Schwellen-Energie | -30dBm | |
| Schaltungs-Modus | Automatisches, Zwangshandbuch, entfernt | |
| Input/Output optischer Zugangs-Hafen | SC/APC, SC/PC, FC/APC, FC/PC | |
| Netzführungs-Zugangs-Hafen | RJ45, RS232 | |
| Netzführungs-Modus | CLI | |
| Das Maß des Produktes | Standardfahrgestelle des metall 19-inch | |
| Umgebungsbedingung | Betriebstemperatur | -10℃ | 60℃ |
| Lagertemperatur | -40℃ | 80℃ | |
| Relative Luftfeuchtigkeit | 5% | 95%, NO-kondensierend | |
| Stromversorgung (Standard) | 220V/AC, 50Hz; -48V/DC (optional) | |
| Sicherheit und EMC | Konform mit FCC, UL, CER, TUV, CSA-Standards | |
| Leistungsaufnahme | < 5W=""> | |
1:1 Schutz-Illustration
Funktionseigenschaften
Anzeigelampe zeigt den Status der optischen Linie am Hafen
Schaltschwelleenergie und Besorgnis erregende Schwellenenergie können durch LCD-Bildschirm oder Netzführungszugang gegründet werden
Die Hauptausrüstungen am Empfangen des Standorts haben drei Modi für das Schalten: automatisches, Zwangsmanuelles und Fernsteuerungs
Die Zeit des automatischen Schalters ist kleiner als 40ms
Heiße Redundanzverdoppelungstromversorgung und heiß-steckbar
Mit Netzs- mit größerer geographischer Ausdehnungmanagement CLI
Technischer Parameter
| System-Parameter | Sachwortverzeichnis | |
| Kalibrierungs-Wellenlänge | 1310nm &1550nm | |
| Einfügungsdämpfung an Sendeseite | < 1=""> | |
| Einfügungsdämpfung am Empfangen der Seite | < 1=""> | |
| Rückflussdämpfung | ≥ 45dB | |
| Störung | > 55dB | |
| Polarisations-Verlust | <0> | |
| Entdeckung der Strecke der optischen Energie | -50~20dBm | |
| Schaltzeit | < 40ms=""> | |
| Selbstumschaltungs-Schwellen-Energie | -30dBm | |
| Schaltungs-Modus | Automatisches, Zwangshandbuch, entfernt | |
| Input/Output optischer Zugangs-Hafen | SC/APC, SC/PC, FC/APC, FC/PC | |
| Netzführungs-Zugangs-Hafen | RJ45, RS232 | |
| Netzführungs-Modus | CLI | |
| Das Maß des Produktes | Standardfahrgestelle des metall 19-inch | |
| Umgebungsbedingung | Betriebstemperatur | -10℃ | 60℃ |
| Lagertemperatur | -40℃ | 80℃ | |
| Relative Luftfeuchtigkeit | 5% | NO-kondensierendes 95% | |
| Stromversorgung (Standard) | 220V/AC, 50Hz; - 48V/DC (optional) | |
| Sicherheit und EMC | Konform mit FCC, UL, CER, TUV, CSA-Standards | |
| Leistungsaufnahme | < 5W=""> | |
