| Produkt-Name: | MEMS Fiberoptic Switch | Kanal: | 1x16 |
|---|---|---|---|
| Wellenlänge: | 1310&1550nm | Steuern Sie Art: | Nicht-Verriegeln |
| Verbindungsstück: | keine | Anwendung: | Kanalmonitor |
| Markieren: | mems Faseroptikschalter,LWL-Schalter RS232,LWL-Schalter 1x16 MEMS |
||

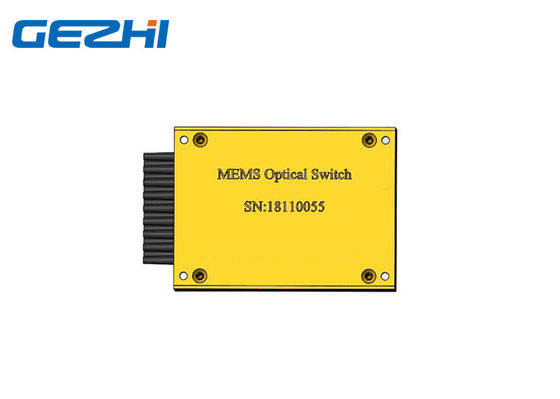

1x16 breite Durchlassbereich MEMS Faser-LWL-Schalter Singlemode
LWL-Schalter MEMS GEZHIS basiert auf einem mikro-elektromechanischen Chip des Systems (MEMS). Der MEMS-Chip besteht aus einem elektrisch beweglichen Spiegel auf einer Silikonunterstützung. Eine Spannung, die am MEMS-Chip angewendet wird, veranlaßt den Spiegel sich zu drehen, der die Koppelung des Lichtes zwischen dem Input und den Ertragfasern des LWL-Schalters MEMS ändert.
Eigenschaften
Hochgeschwindigkeitsschaltzeiten
Hohe Stabilität und hohe Zuverlässigkeit
Niedrige Einfügungsdämpfung und niedrige PDL
Unempfindlich zum Schock und zur Erschütterung
Anwendungen
Schalten
Netz-Überwachung
Blockieren
Spezifikation
| Parameter | Einheit | Wert |
| Schaltungs-Kanal | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Wellenlänge | Nanometer | C band/L band/C+L/others |
| Einfügungsdämpfung | DB | ≤0.8/1.0/1.2/1.5/1.7 |
| Wiederholbarkeit | DB | ≤±0.02 |
| Rückflussdämpfung | DB | ≥50 |
| Quergespräch | DB | ≥50 |
| Wellenlängen-Abhängig-Verlust | DB | ≤0.3 |
| Polarisations-Abhängig-Verlust | DB | ≤0.2 |
| Temperatur-Abhängig-Verlust | DB | ≤0.3 |
| Schaltzeit | Frau | ≤15 |
| Optische Energie-Behandlung | mW | ≤500 |
| Schalten Sie Art | -- | Nicht-Verriegeln |
| Energie-Spannung | V | 5±10% |
| Leistungsaufnahme | W | ≤0.4 |
| Haltbarkeit | Zyklen | 1 Milliarde Min. |
| Betriebstemperatur | ℃ | -5 ~+70 |
| Funktionierende relative Luftfeuchtigkeit | %RH | 5~90 |
| Lagertemperatur | ℃ | -40 | +85 |
| Speicherrelative Luftfeuchtigkeit | %RH | 5~90 |
| Faserart | -- | SMF-28 oder Äquivalent |
Anmerkungen:
1. Spezifiziert ohne Verbindungsstücke;
2. O-Band: 1290~1330nm, c-Band: 1530~1570nm, L Band: 1570~1610nm, volles Band: 1270~1620nm
3. IL wird an CWL, ℃ 23 gemessen. IL ist für Einzelband. Doppelband addiert 0,2 DB.
4. WDL wird in Strecke a +/- 20nm bei ℃ 23 gemessen
5. Wiederholbarkeit wird nach 100 Zyklen definiert
6. Faserart: SMF-28 mit 0.9mm loses Rohr oder Äquivalent
MEMS-Chip
Auftrags-Informationen
GZ-MS-1x16-x-x-xx-xx-x
| Modus | Kanal | Wellenlänge | Faser-Art | Faser-Länge | Verbindungsstück | Steuern Sie Art |
| MS=MEMS-Schalter |
1xN N, in dem N≤32 spezifizieren Sie |
Band 1=O Band 2=C Band 3=L 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
