Produktdetails:
Zahlung und Versand AGB:
|
| Wellenlänge: | 50GHz | Kanal: | Kanal 60 |
|---|---|---|---|
| Verbindungsstück: | LC/UPC | Paket: | Rackmount |
| Markieren: | 60 Kanal AWG-Lehre Mux Demux,Modul AWG-Lehre50ghz,athermales gekleidetes Gitter des Wellenleiters 60CH |
||

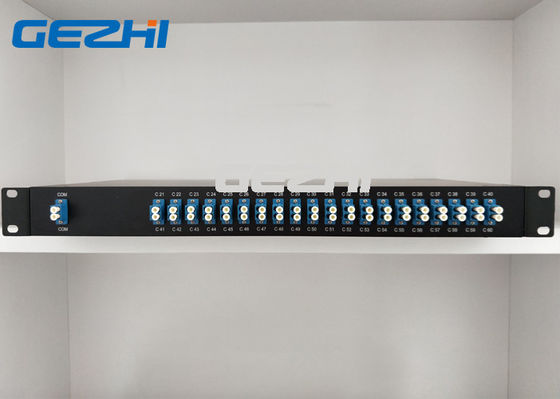

Einzelner Faser 50Ghz 60 Kanal athermales Rackmount Modul AWG-Lehre DWDM
60ch Mux Demux GEZHIS ist athermales Modul AWG-Lehre DWDM ein dämpfungsärmes, und allein stehendes passives optisches Modul mit hoher Dichte. Es basiert auf athermaler AWG-Lehretechnologie mit Gaußschen geformten Durchlassbereichen. Indem sie Zugang bis zu 50GHz Raumkanälen 60Channel in einem Paket 1U bietet, maximiert diese Einheit die Kapazität der C-Bandstrecke. In Verbindung mit den Transpondern und den Verstärkern stützt das 60ch demux mux AWG-Lehre DWDM eine breite Palette von Architektur von einfachem Punkt-zu-Punkt zu verstärkten Ringstrukturen.
Eigenschaften
Keine Anforderungen der elektrischen Leistung
Hohe Kanal-Isolierung für erhöhte Zuverlässigkeit
Ultra niedrige Einfügungsdämpfung für erhöhten Abstand und Leistung
GR-1221-COREUNC u. Telecordia TR-NWT-000468 Zuverlässigkeit
Anwendungen
Selektive Wegewahl der Wellenlänge
Verdrahtungshandbuch basierte ADM
Metro- und Fernstreckenetzarbeiten
Verdrahtungshandbuch-Getriebe
Optische Signalaufbereitung
Spezifikation
| Parameter | Spezifikationen | Einheit | Kommentar | ||
| Minute | Maximal | ||||
| Input-Kanal | 1 | ||||
| Ausgabekanal | 60 | 80, 96 Kanäle verfügbar | |||
| Kanalabstand | 50 | Gigahertz | |||
| Bandbreite 1dB |
0,18 |
Nanometer | Gaussions-Art | ||
| Bandbreite 3dB |
0,28 |
Nanometer | |||
| I.L | 6 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| I.L UNI. | 1 | DB | |||
| Kräuselung | 0,7 | DB | Verlustveränderung des IFU-Durchlassbereichs | ||
| PDL | 0,5 | DB | Max. Wert in IFU-Durchlassbereich | ||
| Angrenzendes Übersprechen | 22 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Nicht-angrenzendes Übersprechen | 27 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Gesamtübersprechen | 20 | DB | Kumulatives Übersprechen aller weiteren Kanäle | ||
| Rückflussdämpfung | 40 | DB | |||
| Maximale ununterbrochene optische Energie | 250 | mW | Optische Energie des maximalen Input | ||
| Chromatische Streuung (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Paketbild
