Wellenlänge: | Gitter @DWDM 100GHz ITU-T | Kanal: | 40CH |
---|---|---|---|
Verbindungsstück: | LC-/PCadapter | Paket: | Modul |
Markieren: | athermales gekleidetes Wellenleitergitter 3.5dB 40CH,100GHz AWG-LEHRE DWDM,Athermales Modul AWG-Lehrec60 |
1x40 CH AAWG Wellenlänge Moduls DWDM Mux und Demux C21~C60
Gezhis 40 Modul Kanals AAWG bietet eine ultra verlustarme (3.5dB) und hohe Kanalisolierung Verdrahtungshandbuch-Lösung für Rechenzentren und Metrozugangsanwendungen an. Dieses einfache bedienungsfertige System integriert einen innovativen athermalen gekleideten Wellenleiter 100GHZ, der (AWG) basierten Mehrfachkoppler und einen Demultiplexer konfiguriert ist für IFU-Gitterkanäle 21 bis 60 zerreibt.
Eigenschaften
Ultra niedrige Einfügungsdämpfung für erhöhten Abstand und Leistung
Hohe Kanal-Isolierung für erhöhte Zuverlässigkeit
Alle Datenraten und Protokolle von T1 zu 100Gbps
Keine Anforderungen der elektrischen Leistung
GR-1221-COREUNC u. Telecordia TR-NWT-000468 Zuverlässigkeit
Anwendungen
Optische Signalaufbereitung
Selektive Wegewahl der Wellenlänge
Verdrahtungshandbuch-Getriebe
Verdrahtungshandbuch basierte ADM
Metro- und Fernstreckenetzarbeiten
Spezifikation
Parameter | Spezifikationen | Einheit | Kommentar | ||
Minute | Maximal | ||||
Input-Kanal | 1 | ||||
Ausgabekanal | 40 | 32, 48 Kanäle verfügbar | |||
Kanalabstand | 100 | Gigahertz | |||
Bezugsdurchlassbereich | -12,5 | 12,5 | Gigahertz | ||
Wellenlängen-Genauigkeit | -50 | 50 | P.M. | Im Verhältnis zu IFU-Gitter | |
Bandbreite 1dB |
0,2 (G) 0,4 (F) | Nanometer | Gs-Gaussionart Fesspitze Art
| ||
Bandbreite 3dB |
0,4 (G) 0,6 (F) | Nanometer | |||
I.L | 6 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
I.L UNI. | 1 | DB | |||
Kräuselung | 0,7 | DB | Verlustveränderung des IFU-Durchlassbereichs | ||
PDL | 0,5 | DB | Max. Wert in IFU-Durchlassbereich | ||
Angrenzendes Übersprechen | 25 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
Nicht-angrenzendes Übersprechen | 30 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
Gesamtübersprechen | 22 | DB | Kumulatives Übersprechen aller weiteren Kanäle | ||
Rückflussdämpfung | 40 | DB | |||
Maximale ununterbrochene optische Energie | 250 | mW | Optische Energie des maximalen Input | ||
Chromatische Streuung (CD) | -20 | +20 | ps/nm | ||
PMD | 0,5 | ps |

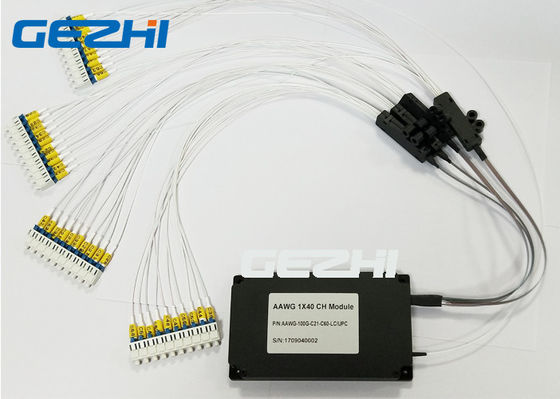

Paketbild
