Wellenlänge: | Schalter 1310nm 2x2B | Steuern Sie Art: | Nicht-Verriegeln |
---|---|---|---|
Stromversorgung: | 5v | Verbindungsstück: | SC/UPC |
Produkt-Name: | Mechanische Faser-LWL-Schalter | Eigenschaft: | Verfügbar im Monomode-/in mehreren Betriebsarten |
Markieren: | Optikschalter nicht verriegeln,Schalter der Glasfaser-2x2B,LWL-Schalter der Faser-1310nm |

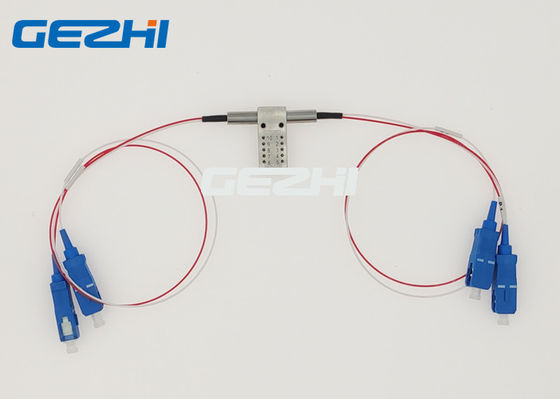

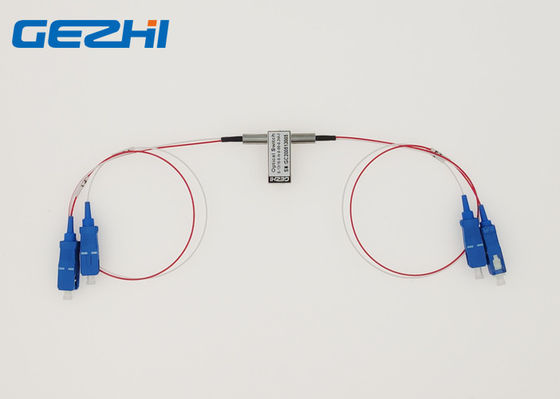

LWL-Schalter 1310nm der mechanischen Faser-2x2B mit Inspektions-Faser 1meter SC/UPC
Mechanische Faser-LWL-Schalter GEZHI 2x2B schließt optische Kanäle an, indem er ein ankommendes optisches Signal in vorgewählt Faser, auszugeben umadressiert. Sein Arbeiten mit wavelenght 1310nm (1260~1650nm verfügbar). Dieses ist unter Verwendung einer Opto-mechanischen eigenen Konfiguration des schwebenden Patentes erzielt und aktiviert über ein elektrisches Steuersignal. Der LWL-Schalter der mechanischen Faser-2x2B bietet Ultrahochzuverlässigkeit und schnelle Schaltverzögerungs- sowie bidirektionaleleistung an. Der LWL-Schalter der mechanischen Faser-2x2B sind wahre Schaltungslösung für optische Vernetzungsanwendungen.
Eigenschaften
PWB besteigbar
Am kleinsten
Niedriger Einfügung ‐ Verlust
Schnelle Schaltverzögerung
Industrietyp verfügbar
Verfügbar im Monomode-/in mehreren Betriebsarten
Anwendungen
Optische Netz-Überwachung
Optische Netz Wiederherstellung und Schutz
Konfigurierbare optische fügen hinzu,/Tropfen
Übertragungsausstattungsschutz
Forschung und Entwicklung
Wellenlängenrouter
Der mechanische Faser-LWL-Schalter GEZHI 2x2B, der für optischen netrwork Schutz/Wiederherstellung, die optische Signalführung weit verbreitet ist, reconfigurable fügen hinzu,/Tropfenmehrfachkoppler, optisches Kreuz anschließen (OXC), optische Netzüberwachung, optische Testgeräte, etc.
Spezifikation
Parameter | GZ-FSW-2×2B | ||
Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
Funktionierendes avelength | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,6 maximal: 0,8 |
Rückflussdämpfung | DB | MM≥30 SM≥50 | |
Übersprechen | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Wiederholbarkeit | DB | ≤±0.02 | |
Stromversorgung | V | 3,0 oder 5,0 | |
Lebenszeit | Zeiten | ≥107 | |
Schalten Sie Zeit | Frau | ≤8 | |
Sendeleistung | mW | ≤500 | |
Betriebstemperatur | ℃ | -20~+70 | |
Lagertemperatur | ℃ | -40~+85 | |
Gewicht | g | 16 | |
Maß | Millimeter | (L) 12.0× (H) 8,2 ist Kundenbezogenheit 27.0× (W) verfügbar. |
Optischer Weg
Status einer | Status zwei |
|
Stifte
Parameter | Stifte | Elektroantrieb | Status-Sensor | ||||||
2×2B | Strahlengang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
Nicht-Verriegeln | P1-P3 | -- | -- | -- | -- | Abschluss | Offen | Offen | Abschluss |
P1-P4, P2-P3 | V+ | -- | -- | Boden | Offen | Abschluss | Abschluss | Offen | |
Verriegeln | P1-P3 | -- | -- | Boden | V+ | Abschluss | Offen | Offen | Abschluss |
P1-P4 P2-P3 | V+ | Boden | -- | -- | Offen | Abschluss | Abschluss | Offen |
Auftrags-Informationen
GZ-2x2B-x-xx-x-x-x-xx-x-x
Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
