Produktdetails:
Zahlung und Versand AGB:
|
| Wellenlänge: | 850nm | Steuern Sie Art: | Nicht-Verriegeln |
|---|---|---|---|
| Stromversorgung: | 5v | Verbindungsstück: | LC/PC |
| Produkt-Name: | LWL-Schalter 850nm | Anwendungen: | OADM |
| Markieren: | Optikschalter der Multimodefaser-850nm,Schalter 1x2A in mehreren Betriebsarten,OADM-Glasfaser-Schalter |
||

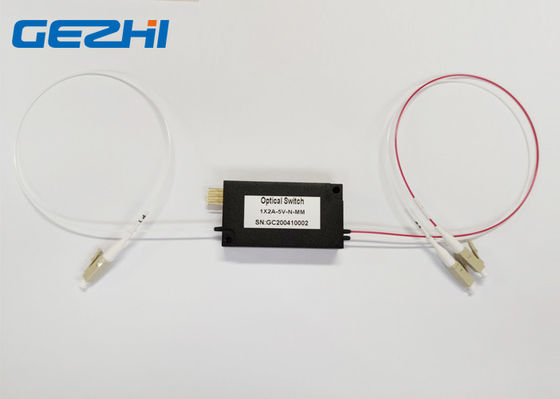

1x2A 850nm LWL-Schalter in mehreren Betriebsarten Nicht-verriegelndes 5V mit Minimetallkasten
Verpackung LWL-Schalter 850nm GEZHI 1x2A in mehreren Betriebsarten in einem Minimetallkasten und Steuerung mit 4pins. Das Einzelteil Nicht-verriegelt Spannung 5V mit LC-/PCverbindungsstück. Kundengebundene Spezifikation ist verfügbar.
Eigenschaften
Niedrige Einfügungsdämpfung
Schnelle Schaltverzögerung
Am kleinsten
Hohe Betriebstemperatur
Anwendungen
OADM
MANN
System-Überwachung
Teilprüfung
Spezifikation
|
Parameter |
GZ-FSW-1×2A | ||
| Wellenlängenbereich | Nanometer | 850±40/1300±40 | 1260~1650 |
| Funktionierende Wellenlänge | Nanometer | 850/1300 | 1310/1490/1550/1625/1650 |
| Einfügungsdämpfung | DB | Art: 0,8 maximal: 1,2 | Art: 0,5 maximal: 1,0 |
| Rückflussdämpfung | DB | MM≥30 SM≥50 | |
| Übersprechen | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Wiederholbarkeit | DB | ≤±0.02 | |
|
Stromversorgung |
V | 3,0 oder 5,0 | |
| Lebenszeit | Zeit | ≥107 | |
| Schalten Sie Zeit | Frau | ≤8 | |
| Sendeleistung | mW | ≤500 | |
| Betriebstemperatur | ℃ | 0~+70 oder -40~+85 | |
| Lagertemperatur | ℃ | -40~+85 | |
| Maß | Millimeter | (L) 55× (W) 30× (H) 12,8 | |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Optischer Weg
| Steuermodell | Elektroantrieb | Status-Sensor | Strahlengang | ||
| Pin 1 | Pin 2 | Pin3-, Pin4 | |||
| Verriegeln | V+ | Boden | Offen | P1-P2 |  |
| Boden | V+ | Abschluss | P1-P3 | |
|
| Nicht-Verriegeln | V+ | Boden | Abschluss | P1-P3 | |
| Boden | Boden | Offen | P1-P2 | |
|
| Spezifikationen | Spannung | Gegenwärtig | Widerstand |
| Verriegeln 5V | 4.5~5.5 | 36~44mA | 125Ω |
| Nicht-Verriegeln 5V | 4.5~5.5 | 25~31mA | 178Ω |
| Verriegeln 3V | 2.7~3.3 | 54~66mA | 50Ω |
| Nicht-Verriegeln 3V | 2.7~3.3 | 42~51mA | 65Ω |
LWL-Schalter 1x2A Auftrags-Informationen
GZ-FSW-1x2A-x-xx-x-x-x-xx-x-xx
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
