| Wellenlänge: | 850nm oder 1260~1650nm | Steuern Sie Art: | Nicht verriegelnd |
|---|---|---|---|
| Stromversorgung: | 5v | Verbindungsstück: | LC/SC/FC/ST (PC oder APC) |
| Produkt-Name: | Bidirektionale Faser-LWL-Schalter | Anwendung: | Netzschutz und -wiederherstellung |
| Markieren: | LWL-Schalter 1x3,Bidirektionaler Schalter in mehreren Betriebsarten,Schalter 1550nm in mehreren Betriebsarten |
||

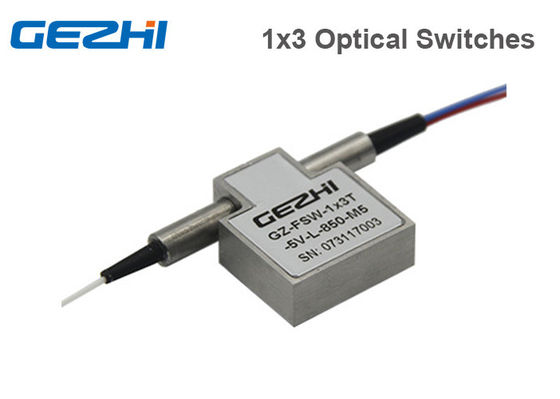

LWL-Schalter 3x1 der bidirektionalen Faser-1x3 Nicht-verriegelnde LWL-Schalter
Art mechanische Faser des 1×3 T GEZHI-Photoniken, die LWL-Schalter (LWL-Schalter 1×3) alle Wellenlänge 1260nm~1650nm oder 850nm Wellenlänge an der in mehreren Betriebsarten, es stützen, bietet niedrige Einfügungsdämpfung, Ultrahochzuverlässigkeit, schnelle Schaltverzögerung sowie bidirektionale Leistung an. Die LWL-Schalter der Faser sind für Schutz, optisches Netz, Übermittler-und Netz-Test-System, Empfänger-Schutz und Instrumentierungen weit verbreitet.
Eigenschaften
Kurze Schaltzeit
Miniaturgröße, Kompaktbauweise
Niedriges Quergespräch, niedrige Einfügungsdämpfung
Optische Verzerrungen des Bi-directionalLow
Breiter funktionierender Wellenlängenbereich
Anwendungen
R&D im Labor
Metropolitan Area Network
Systemüberwachung
Netzschutz und -wiederherstellung
Prüfung, Instrumentierung und Maß
Spezifikation
| Art Schalter 1×3 T | Einheit | Typisch |
| Operations-Wellenlänge | Nanometer | 850nm oder 1310/1490/1550nm |
| Einfügungsdämpfung | DB | <0> |
| Wellenlängen-Abhängig-Verlust | DB | <0> |
| Polarisations-Abhängig-Verlust | DB | <0> |
| Rückflussdämpfung | DB | Inspektion: >55 MILLIMETER: >40 |
| Quergespräch | DB | Inspektion: >55 MILLIMETER: >40 |
| Schaltzeit | Frau | Typisch: 4 maximal: 10 |
| Wiederholbarkeit | DB | <>±0.02 |
| Haltbarkeit | Zyklen | >10 Million |
| Schaltungs-Art | Verriegeln/Nicht-verriegelnd | |
| Optische Energie-Behandlung | mW | <500mw> |
| Betriebsspannung | VDC | 3V oder 5V |
| Betriebstemperatur | ℃ | -5~+70 |
| Lagertemperatur | ℃ | -40~+85 |
| Faser-Art | / | SM-/MMfaser |
| Paket-Maß | Millimeter | 27L x 23W x 8.2H |
Anmerkung: 1. ist Kundenbezogenheit verfügbar.
2. Spezifiziert ohne Verbindungsstück und fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu.
Elektrisch
| Spezifikationen | Spannung | Gegenwärtig | Widerstand |
| Verriegeln 5V | 4.5~5.5 V | 22,2 (±10%) MA | 202,5 (±10%) Ω |
| nicht-Verriegeln 5V | 4.5~5.5 V | 31 (±10%) MA | 145 (±10%) Ω |
| Verriegeln 3V | 2.7~3.3 V | 33,3 (±10%) MA | 90 (±10%) Ω |
| nicht-Verriegeln 3V | 2.7~3.3 V | 46,7 (±10%) MA | 64,2 (±10%) Ω |
Stifte
Optischer Weg
Maße
Einrichtungs-Informationen
| X | XX | X | X | X | XX | X | XX |
| Modus | Wellenlänge | Spannungs-Art | Steuermodell | Faser-Art | Faser-Durchmesser | Faser-Länge | Verbindungsstück |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non- Verriegeln |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
