| Wellenlänge: | ITU-T Gitter @DWDM | Kanal: | 48CH |
|---|---|---|---|
| Verbindungsstück: | LC/UPC | OTH: | mit Überwachungs-Hafen |
| Markieren: | athermales Modul AWG-Lehre48ch,athermales gekleidetes Gitter des Wellenleiters 100GHz,48 Kanal AWG-Lehre |
||

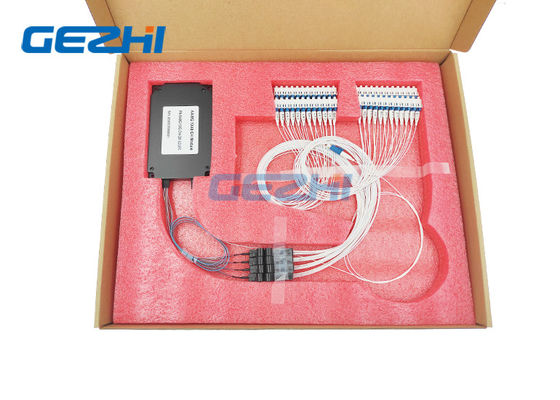

Flache Spitze Art 48 Modul-niedrige Einfügungsdämpfung Kanal AWG-Lehre DWDM mit LC-/PCverbindungsstück
Ist niedrige Module AWG-Lehre DWDM Kanal Einfügungsdämpfung 48 GEZHI durch Silikon-aufsilikonplanartechnik. Die AWG-Lehrechips, die GEZHI-Photoniken, die für DWDM Mux/Demux verwendet werden, für Metro-, Fernbeförderungs- und Zugangsanwendungen anvisiert werden, in denen hervorragende optische Leistung und niedrige Kosten entscheidend sind.
Eigenschaften
100-GHz Kanalabstand
Breitbandentwurf - maximiert Einheitlichkeit im Durchlassbereich
Kann als Mux oder Demux verwendet werden
Athermaler Entwurf für nicht-betriebene Verteilungsknoten.
Zopfmodule auch verfügbar
Standardfaser-Verbindungsstücke: Sc, St., FC, LC oder besonders angefertigt
Verbindungsstück-Polnisches: UPC oder APC (wie anwendbar)
Anwendungen
Metro- und Fernstreckenetzarbeiten
Selektive Wegewahl der Wellenlänge
Optische Signalaufbereitung
Verdrahtungshandbuch basierte ADM
Verdrahtungshandbuch-Getriebe
Spezifikation
| Parameter | Spezifikationen | Einheit | Kommentar | ||
| Minute | Maximal | ||||
| Input-Kanal | 1 | ||||
| Ausgabekanal | 40 | 32, 48 Kanäle verfügbar | |||
| Kanalabstand | 100 | Gigahertz | |||
| Bezugsdurchlassbereich | -12,5 | 12,5 | Gigahertz | ||
| Wellenlängen-Genauigkeit | -50 | 50 | P.M. | Im Verhältnis zu IFU-Gitter | |
| Bandbreite 1dB |
0,4 |
Nanometer |
Fes-Spitzenart |
||
| Bandbreite 3dB |
0,6 |
Nanometer | |||
| I.L | 6 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| I.L UNI. | 1 | DB | |||
| Kräuselung | 0,7 | DB | Verlustveränderung des IFU-Durchlassbereichs | ||
| PDL | 0,5 | DB | Max. Wert in IFU-Durchlassbereich | ||
| Angrenzendes Übersprechen | 25 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Nicht-angrenzendes Übersprechen | 30 | DB | Schlimmster Fall in IFU-Durchlassbereich | ||
| Gesamtübersprechen | 22 | DB | Kumulatives Übersprechen aller weiteren Kanäle | ||
| Rückflussdämpfung | 40 | DB | |||
| Maximale ununterbrochene optische Energie | 250 | mW | Optische Energie des maximalen Input | ||
| Chromatische Streuung (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
